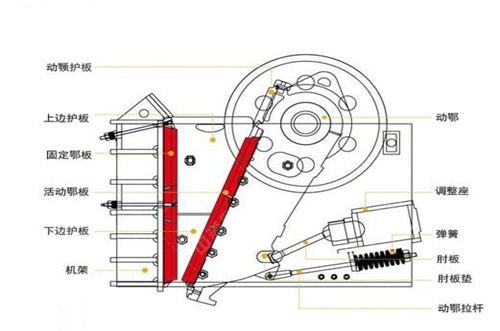

鄂式碎石機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、 肘板后座、調隙螺桿、復位彈簧、不變鄂板與動鄂等構成，其中肘板還起到保險影響。

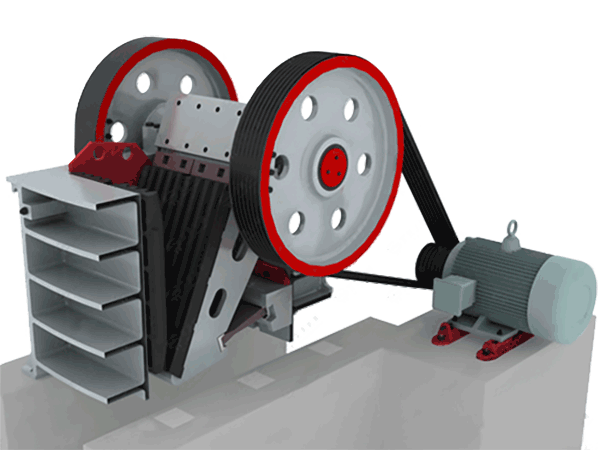

鄂式碎石機破碎方式為曲動擠壓型，電機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動鄂上升時肘板和動鄂間夾角變大，從而動鄂板向定鄂板接近，與此此時石子被擠壓、搓、碾等多重破碎;當動鄂下行時，肘板和動鄂間夾角變小，動鄂板在拉桿、彈簧的影響下離開定鄂板，此時已破碎石子從碎石腔下口排出，由于電機持續運行碎石機動鄂作時間性的壓碎和排料，達成大量生產。

鄂式碎石機是巖石由入口給入，并沿蓖條向下滑動，篩上巖石在落下過程當中即被高速運行轉子上的硬質合金錘頭所擊碎，并快速沿切線方向飛向塊反擊襯板，使巖石繼續取得破碎，反擊襯板又將巖石擊回再與轉子后面甩出的其余巖石相互碰撞，因此在第粗碎碎腔中巖石取得重復沖擊而被擊碎，有些巖石在第粗碎碎腔破碎到須粒度后，通過反擊襯板和轉子之間的空隙而排至第整形碎石腔中，繼續取得重復撞擊，直至粒度變小后才由碎石機底部排料口排出。
